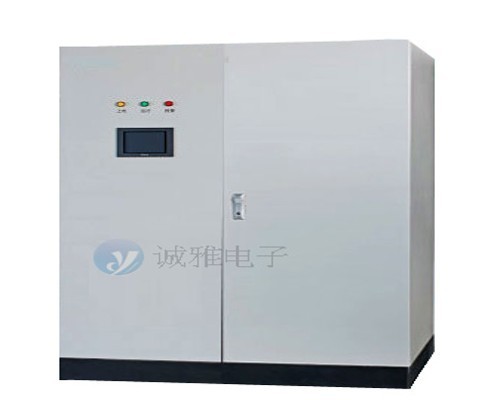

双向直流测试电源

 提示:点击图片可以放大

双向直流测试电源视屏

双向直流测试电源参数

21年品牌,逆变电源,变频电源,定制设计,来样加工,来图加工,厂家直销,正规发票,无缝售后
产品参数 双向直流测试电源
交流电压 380±15%,3Φ3W+G;
交流频率 50Hz±3Hz;
交流谐波 ≤3%;
交流因数 ≥0.9;
直流电压 24-800V DC;
直流电流 500A
直流峰值 700A,持续时间不小于60秒;
直流功率 250kW
峰值功率 350KW,持续时间不小于60秒;
电压精度 ≤0.1%FS;
电流精度 ≤0.3%FS;
响应时间 ≤5ms,(10%~90%突加载);采用全数字DSP控制
切换时间 ≤ 10ms,(-90%~90%切换);
加载时间 ≤ 10ms(10%-90%);
直流纹波 ≤0.2%;
运行模式 具备恒压,限流、限功率运行模式;
模拟功能 电压、电流、功率以及内阻均可编程设定,可通过这些参数设定模拟各种电池特性,方便用户模拟各种电池测试需求;
模拟功能 具备模拟动力电池特征,可模拟电池的类型、串联节数、并联节数及SOC指标,从而全面模拟电池的输出特性,包括了电池放电过程中电池内阻特性变化的过程。(模拟常规电池类型:锰酸锂、钴酸锂、铅酸蓄电池、磷酸铁锂和镍氢电池,且可自定义用户指定特种电池);自动四象限运行切换
测试功能 测试内容:电池充电测试(恒流充电,恒压充电,恒功率充电,阶梯式脉冲充电)、电池放电测试(恒流放电,恒功率放电)、充放电过程中电压、电流、温度监测和过程中过充、过放保护监测
回馈功率 100%能量回馈;
电流失真 ≤3%;
功率因数 ≥0.9;
输出电压 342~418V(AC)
频率范围 47~53Hz
整机效率 ≥94%;
系统隔离 内置工频隔离变压器;
触屏显示 不小于7寸液晶触摸屏
外部通讯 RS485/以太网/CAN
本地操作 友好的人机界面:电压、电流、内阻、功率、时间触摸屏设定,精确度高
远程操作 配备上位机软件,可实现远程操控。可远程设置直流电源各项参数,控制电源运行、关闭,实时监控输入输出各参数状态,实现复杂曲线模拟,实时记录模拟过程数据,自动保存试验测量数据

双向直流测试电源专业知识下载:双向直流测试电源工艺手册.pdf

EVCB系列双向直流测试电源专为新能源汽车行业电机控制器、驱动电机、整车测试开发的测试电源。采用四象限PWM整流技术和纯数字控制技术,输出精度高,运行稳定可靠。可适用于产品研发、型式试验,可靠性测试以及产品线出厂测试。适用于电动汽车用电机及其控制器、电动汽车动力总承系统等领域产品的前期研发、后期型式试验、可靠性测试,以及生产线产品出厂测试。

双向直流测试电源特点:

1、具有恒压、恒流、恒功率等多种输出模式。

2、具有自动压降补偿功能,自动补偿线压降。

3、采用PWM整流技术,功率因素>0.99,输入谐波<3%,效率大于93%。

4、采用高速数字控制技术,输出精度达到0.1%。

5、采用7寸触摸屏操作、友好的人机界面。

6、输出参数、保护参数可编程,可适用于不同类型设备测试。

7、内部器件采用施耐德、英飞凌等国际品牌,设备可靠性高。

8、具有多种操作接口、可实现远程操作、无人值守以及嵌入测试系统。

9、采用模块化设计,设备后期维护简便。

10、一体式散热通道设计、温升低、运行可靠性高、使用寿命长。

11、多级滤波电路设计以及电磁干扰屏蔽吸收措施,保障设备可靠运行。

12、维护系统内置交流隔离变压器+LC交直流滤波,输入输出电气隔离;交流断路器有漏电流保护功能,有效防止电气安全事故;

13、采用两极变换,IGBT式电路方式,纯数字化工频隔离电源,技术领先输出可模拟多种直流电压

14、可将能量回馈电网:同时具有电源、负载两种特性,具备大功率直流电源性能外,实现能量自动回馈电网的负载功能,具有节能降耗、绿色环保的突出优势;
