分析直流电源直流屏调试的基本方法

   逆变电源     |      2019-08-13
分析直流电源直流屏调试的基本方法

分析直流电源直流屏调试的基本方法

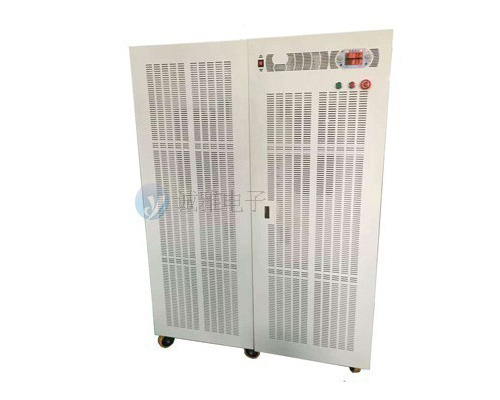

直流电源是采用进口集成元器件组装的通用仪器,直流输出电压分档连续可调,稳定可靠;仪器具有限流保护,结构简单,维修方便,直流电源的稳定度和纹波系数良好,低噪声,体积小。

首先检查一次和二次回路接线是否正确-主要是查致命错误,比如说弱点接口接上强电了,应该接入直流信号却接入交流信号了,还有就是短路问题;避免了以上的原因,高频直流电源断开所有的断路器和保险,接通交流电源,测试交流双电源切换装置是否工作正常,双电源切换装置的下口电压是否正常。

交流部分测试正常后,依次闭合充电模块的交流开关,观察模块是否正常启动并测量模块输出电压和极性,具有输入电网滤波电路,它是电源中的抗干扰电路。它有两层作用,一是微机电源通过电网进入的干扰信号被抑制;二是减少开关电源的振荡高次谐波进入电网时,对其它设备及显示器的干扰和对微机本身的干扰。

输入整流滤波电路将交流电源进行整流滤波,为主变换电路提供波纹较小的直流电压,主变换电路是开关电源的主要部分,它把直流电压变换成高频交流电压,并且起着将输出部分与输入电网隔离的作用。

监控上电后,观察监控显示是否正常和各个检测模块是否工作正常,监控装置通电正常后,首先查看监控显示器上的报警信息,如果有报警信息,则按照报警信息查找相关问题,如没有,则查看监控装置显示的电压值、带上负载的电流值、开关量信息等,监控上的主要模拟量、开关量信息经查看并测试正常后,开大功率直流电源厂家始测试直流母线的绝缘报警及支路接地阻值。电池巡检测试,将规定路数的电池都接入电池巡检,测试整体性能,如现场条件不够,可以拿单节电池依次测试,至此为止,调试完毕,剩下的就是检查元器件安装紧固、导线与元器件是否有松动及工艺问题了。
